VLAN untagged (port based)

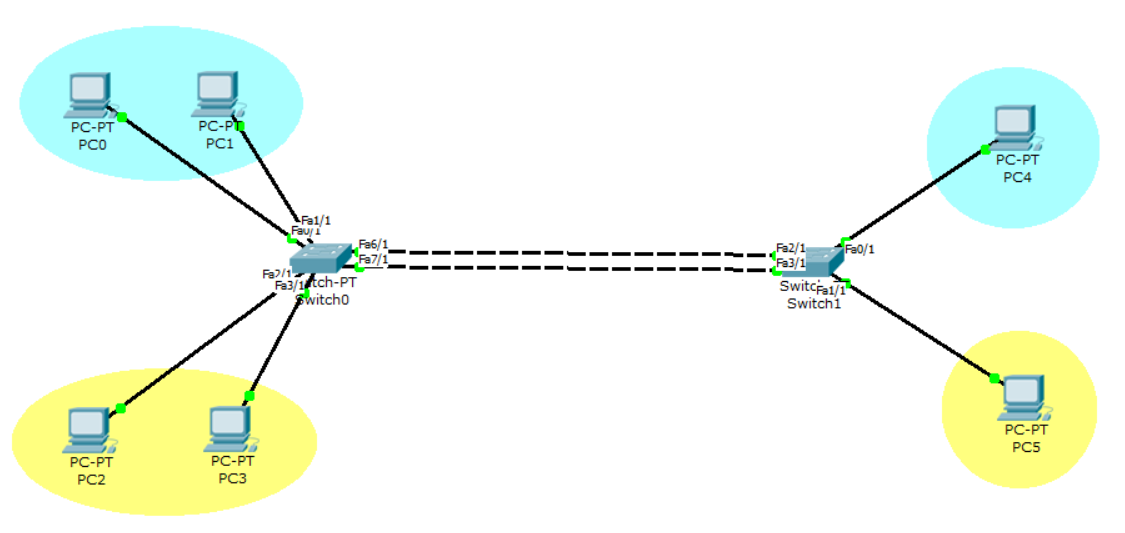

Schema della rete.

Ci sono 6 host per due reti virtuali distinte.
La connessione tra switch è port based, quindi una connessione - e quindi una porta dedicata - per ogni rete virtuale.

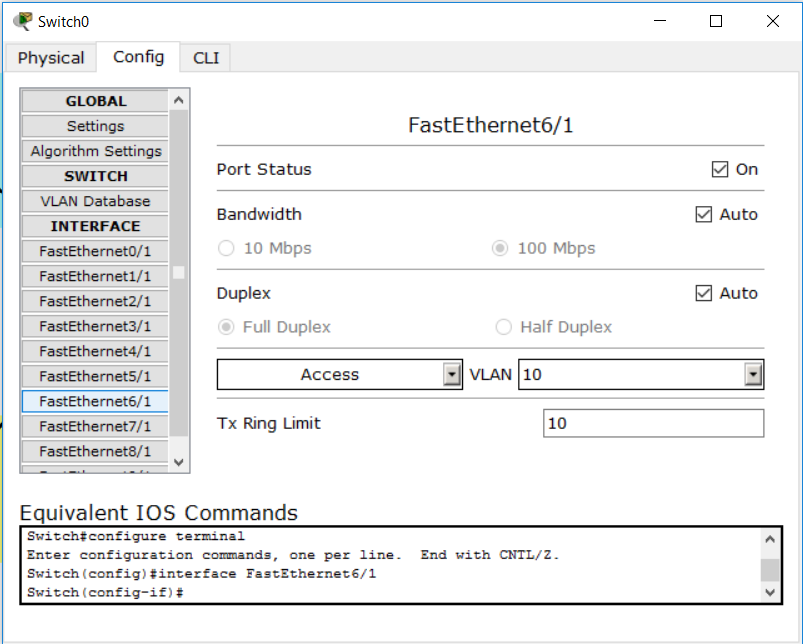

Esempio di configurazione della porta di connessione di uno switch verso l'altro.

La connessione sulla porta è di tipo Access per la rete virtuale selezionata.

VLAN tagged 802.1Q

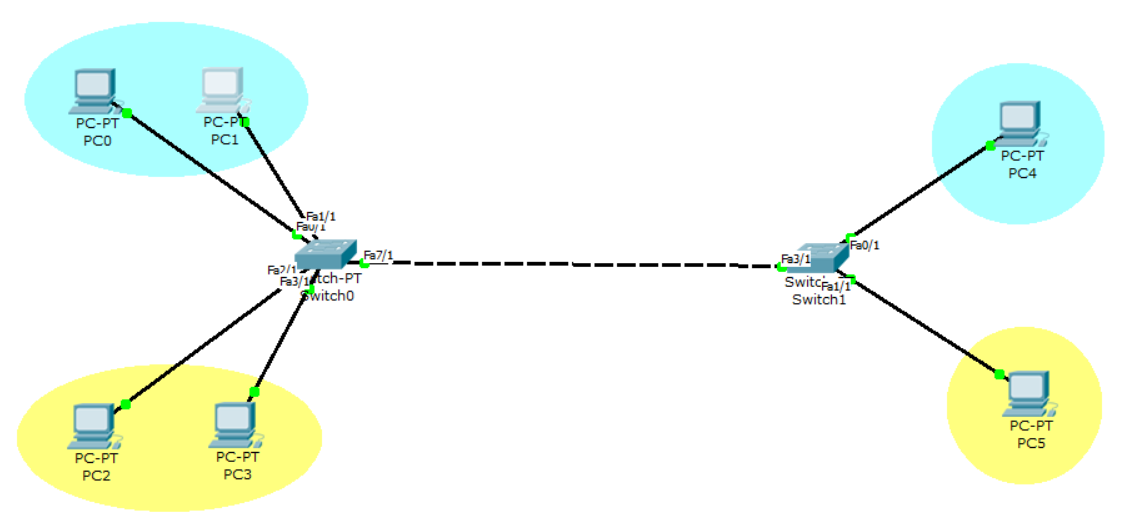

Schema della rete.

Ci sono 6 host per due reti virtuali distinte, come nell'esempio precedente.
La connessione tra switch è però tagged tramite un trunk, la connessione trunk rispetta il protocollo 802.1Q e quindi basta un solo collegamento per tutte le reti virtuali.

Esempio di configurazione della porta di connessione di uno switch verso l'altro.

La connessione sulla porta è di tipo Trunk per tutte le reti virtuali.

VLAN tagged 802.1Q - Cisco VTP-VLAN Trunking Protocol

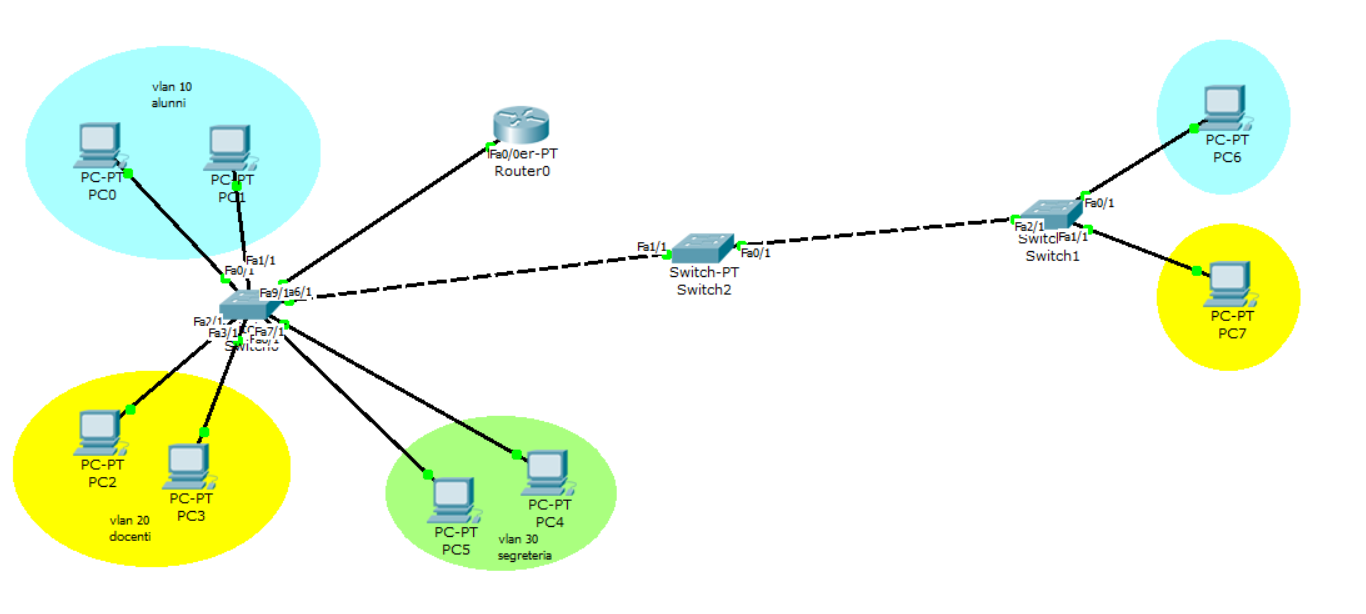

Schema della rete.

Ci sono 8 host per tre reti virtuali distinte, un'estensione dell'esempio precedente.
La connessione tra switch è tagged tramite un trunk, gli switch sono però 3, uno sarà lo switch server (switch2), gli altri sono switch client.

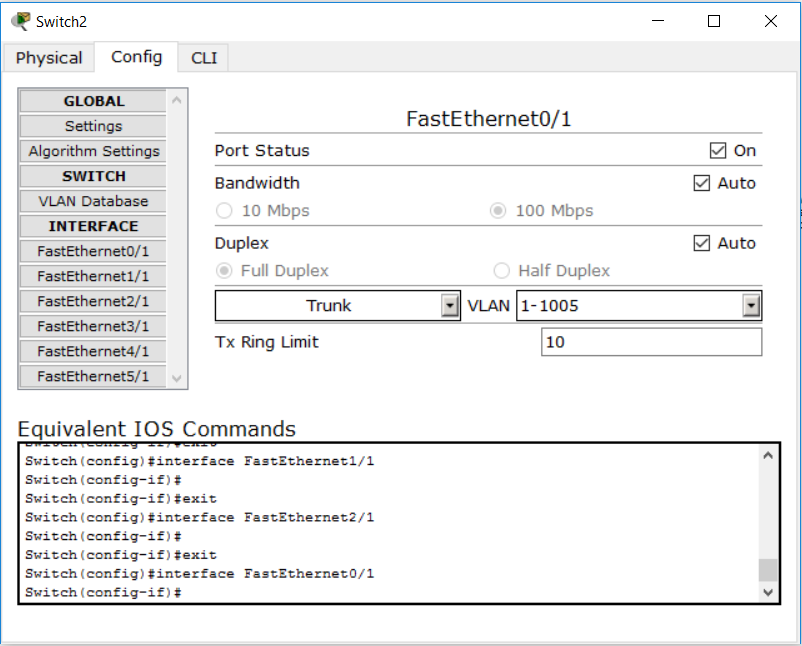

Esempio di configurazione della porta di connessione di uno switch verso l'altro.

La connessione sulla porta è di tipo Trunk per tutte le reti virtuali.

Configurazione di uno switch server.

// verificare la Config Revision tramite il comando status
Switch> show vtp status
// si assegna un nome al dominio
Switch(config)# vtp domain scuola
// comando per modificare la versione del protocollo
Switch(config)# vtp version 1
// si assegna una password
Switch(config)# vtp password itis

// alla fine configurare le VLAN popolando il VLAN database
// e selezionare la connessione trunk tra switch


Configurazione di uno switch client.

// verificare la Config Revision tramite il comando status
Switch> show vtp status
// si pone lo switch in modelità client
Switch(config)# vtp mode client
// comando per verificare se l’interfaccia è in modalità trunk
Switch# show interface FastEthernet4/1 switchport

// alla fine configurare le VLAN popolando il VLAN database
// e selezionare la connessione trunk tra switch
